Lotura metaliko baten diseinuak neurri handi batean erabakitzen du txapazko multzo bat modu automatizatuan, errepikakorrean eta errentagarrian fabrikatu daitekeen ala ez. Ez da nahikoa soldadura- edo muntaketa-teknologia bat aukeratzea: junturaren geometriak, piezen kokapenak, tresnaren irisgarritasunak eta tolerantziek baldintzatzen dute zelula robotizatu baten funtzionamendua.

Gida honetan fabrikaziorako eta muntaketarako diseinuaren (DFM/DFMA) bost printzipio azaltzen ditugu, konparazio-matrize batekin eta serieko ekoizpenerako lotura metalikoak prestatzeko egiaztapen-zerrenda batekin batera.

Zergatik baldintzatzen du lotura metalikoaren diseinuak automatizazioa

Txapa metalikozko azpimultzoen eta egitura-osagaien serieko fabrikazioan, lotura-prozesuaren automatizazioa (MIG edo laser bidezko soldadura-zelula robotizatuak, erresistentzia bidezko soldadura-estazioak edo klintxatze-prentsak) eskulan-kostuak murrizteko eta ekoizpen-kadentzia biderkatzeko behin betiko irtenbide gisa aurkezten da sarritan.

Hala ere, jatorriz eskuzko soldadurarako edo errematxatzerako diseinatutako multzo bat zelula robotizatu batera eramateak porrot produktiboa ekarri ohi du. Giza operadore batek moldagarritasun sentsoriala du: txapa bat trokeletik apur bat okertuta badator edo 1,5 mm-ko tarte irregularra badu, palanka batekin behartzen du, pintza doitzen du, soldagailua makurtzen du edo ekarpen-hari gehiago gehitzen du unean bertan, lotura salbatzeko.

Robot industrialak, aldiz, ez du inprobisatzeko gaitasunik. Makina izugarri azkarra eta errepikakorra da (±0,05 mm), baina erabat itsua eta zurruna: juntura metalikoa ez badago zehazki 3D espazioan programatutako koordenatuan, arkuak ertzetik jauzi egingo du, txapa zulatuko du edo fusiorik gabeko kordoi faltsua utziko du.

Fabrikaziorako eta Muntaketarako Diseinuaren (DFMA) ikuspegitik, automatizatzea ez da soldatzailea beso robotiko batez ordeztea; piezen geometria birdiseinatzea da, prozesua aldakortasunarekiko immunea izan dadin. Gida honek jatorritik fabrikazio robotizatu eta autonomorako pentsatutako lotura metalikoak diseinatzeko ezinbesteko arauak zehazten ditu.

Lotura metaliko automatizatuak diseinatzeko bost printzipio

Multzo metaliko bat kadentzia handian, linea-geldialdirik eta errefusik gabe munta dadin, CAD ereduak bost printzipio geometriko txertatu behar ditu:

Lotura metalikoaren autokokapen geometrikoa (tab & slot)

Eskuzko fabrikazioan, kokapena operadoreak piezak neurtzearen, lerrokatzearen eta topeen kontra eustearen mende dago. Zelula automatizatu batean, robotaren ziklo-denbora alferrik galtzen da ibilbidea oztopatzen duten dozenaka mordaza pneumatikodun finkatze-banku konplexuen mende badago.

DFMA irtenbidea: txertatu estanpazioan edo laser bidezko ebaketan mihi- eta zirrikitu-geometriak (tab-and-slot), enbutitutako koskak (dimples) edo autozentratzeko xaflandun hegalak.

Eragin operatiboa: piezak elkarren artean mekanoko piezak bezala sartzen dira, posizio bakar eta argi batean, grabitatez edo karga-presio arin batekin. Soldadura-tresna (fixture) nabarmen sinplifikatzen da, eta amarratze azkarreko oinarrizko euskarri batera murrizten da.

Junturaren posizioaren errepikakortasuna eta tolerantziak

Arku bidezko soldadura robotizatuan (MIG/MAG), ikusmen artifizialeko sistema garestiak edo arku bidezko jarraipena (seam tracking) erabili gabe ibilbide-desbideratzeak saihesteko urrezko araua hau da:

Δ_{junturaren posizioa} ≤ ±½ ∅_haria

1,0 mm-ko hari estandarra erabiltzen bada, lotura-zirrikituaren benetako posizioak ezin du ±0,5 mm baino gehiago aldatu robotaren programarekiko.

Hori lortzeko, pieza estanpatu bakoitzaren fabrikazio-datumek bat etorri behar dute tresna robotizatuaren euskarri-puntuekin. Ez dimentsionatu piezak kota-kate metatuekin; lotu juntura osatzen duten aurpegiak trokelaren lehen estazioan planoan zulatutako datum primario komun batera.

Soldagailuen, pintzen eta tresnen irisgarritasuna

Bulego teknikoaren akats errepikakor bat da CADean egiaztatzea soldadura-soldagailuak edo puntuzko soldadura-pintzak lotura-lerroa «ukitzen» duela, benetako burua bere mahukekin, masa-kableekin eta gas-toberekin modelatzea ahaztuta:

• Segurtasun-inguratzaile konikoa: gorde hurbiltze-korridore libre bat, gutxienez 45°-ko angelu konikoarekin junturaren inguruan, soldadura-toberak fusio-bainuarekiko orientazio optimoa izan dezan.
• Saihestu eskumuturraren muturreko berrorientazioak: diseinatu loturak robotak hainbat kordoi pasada jarraitu bakarrean edo plano horizontal berean (+Z beheranzkoa) egin ahal izateko moduan, zikloa moteltzen duten eta tresneriarekin talka egiteko arriskua handitzen duten 5. eta 6. ardatzen mugimendu behartuak saihestuz.

Lotura metalikoaren tartearen eta doikuntzaren kontrola

Robot bati ez dio beldurrik ematen tarte finko batek; prozesua suntsitzen duena tarte aldakorra da:

• Laser bidezko soldaduran (LBW), txapen arteko tarteak zorrozki 0,10-0,15 mm-tik beherakoa eta konstantea izan behar du luzera osoan. 0,3 mm-ko aldakuntza lokal batek berehalako zulaketa eragingo du (blow-through).
• MIG-MAG soldaduran, robota 1,0 mm-ko zirrikitua zubitzeko programa daiteke, baina pieza kordoian zehar 0 mm-tik 1,5 mm-ra aldatzen bada tolestura zehaztugabeagatik, fusio-bainua erori egingo da.

DFMA irtenbidea: diseinatu gainjarritako loturak (lap joints) edo hegal tolestudun loturak (flange joints), muturrez muturreko lotura hutsen (butt joints) ordez. Gainjarritako loturek ebaketaren eta itzulera elastikoaren aldakuntzak dimentsionalki xurgatzen dituzte, junturaren argia ireki gabe.

Dilatazio termikoa eta tresneriaren diseinua

Soldadura masiboan zehar, egiturak beroa xurgatzen du eta plastikoki dilatatzen da:

Multzoaren eta haren tresnaren diseinuak mutur guztietatik zurrun amarratzen badu topa finkoen kontra, luzerako dilatazioak ez du ihesbiderik, eta txapa gorantz tolestuko du (pandeoa), robotaren pasadan tobera-pieza distantzia (stick-out) aldatuz.

DFMA irtenbidea: zehaztu 3-2-1 finkatze-sistema bat, puntu finko batekin eta dilatazio termikoa norabide kontrolatu batean ahalbidetzen duten euskarri flotatzaile edo arteketadunekin; horrela, pieza hoztean kota nominalera itzultzen da, tresneria blokeatu gabe.

Lotura metalikoaren diseinu manuala vs automatizatua: konparazio-taula

Lotura metalikoaren simulazio birtuala fabrikatu aurretik

Automatizaziorako gaur egungo diseinuan, planoa ez da erosketetara ezta matrizeriara bidali behar lineaz kanpoko programazio-simulazio bat (Offline Programming – OLP) 3D software batean (RobotStudio, DELMIA edo Process Simulate, adibidez) egin gabe:

• Irismen zinematikoaren egiaztapena (Reachability Analysis): robotak kordoi bakoitzaren hasiera eta amaiera iristen dituela egiaztatzea, bere ardatzen ibilbide-mugetara iritsi gabe eta singulartasun matematikoetan sartu gabe.
• Talken detekzioa: soldagailuaren mugimenduaren simulazio dinamikoa, soldadura-tresnaren bridekin batera, hurbiltze azkarreko trantsizioetan.
• Ziklo-denboren optimizazioa: soldadura-josturak berrantolatzea, robotak airean hutsean egiten dituen desplazamenduak minimiza ditzan.

DFMA checklista lotura metaliko automatizatu bat diseinatzeko

Fabrikazio robotizaturako azpimultzo baten diseinua izoztu aurretik, egiaztatu:

• Piezek ba al dituzte mihiak, zirrikituak edo koskak, multzoa posizio bakar eta argi batean aurremuntatzeko aukera ematen dutenak?
• Bermatzen al da juntura fisikoak bere posizioa errepikatzen duela soldadura-hariaren diametroaren erdia baino tolerantzia txikiagoan (±0,5 mm)?
• Ba al dago gutxienez 45°-ko espazio librea ibilbidearen inguruan, gas-toberarekin edo pintzarekin talkak saihesteko?
• Ordeztu al dira muturrez muturreko lotura kritikoak ebaketa-aldakuntzak eta aurreko tolerantziak xurgatzen dituzten gainjarritako loturekin?
• Ba al ditu piezak geometria asimetrikoak (poka-yoke), karga-robot batek pieza alderantziz manipula ez dezan?

Nola hobetu serieko fabrikazioa lotura metalikoaren diseinutik

Soldadura- edo muntaketa-zelula robotizatu baten errentagarritasuna ez da robotaren kontrol-panelean erabakitzen, diseinu-ingeniariaren CAD pantailan baizik.

Eskuzko pentsamoldearekin sortutako multzo baten automatizazioa behartzeak ezinbestean dakar linea-geldialdiak arku-pizte okerrengatik, tresneriarekiko talkak eta baztertutako piezak. Aitzitik, piezak geometria autokokagarriekin (self-locating edo self-fixturing features), sarbide libreekin eta aldakuntzarekiko tolerantzia duten junturekin diseinatzen direnean, robotak bere gaitasun osoan lan egiten du: ziklo oso azkarrekin, kalitate metalurgiko konstantearekin eta merkatuko unitateko kosturik lehiakorrenarekin.

Lotura metalikoen diseinua proiektu industrialetarako EDSAONEn

Lotura-irtenbide baten hautaketa osagaiaren eta ekoizpen-prozesuaren diseinu-fasetik landu behar da. EDSAONEn, fabrikagarritasun-analisiak baldintzatzaile geometrikoak, tolerantziak eta industrializazio-eskakizunak identifikatzen lagun dezake, fabrikazio-estrategia zehaztu aurretik.

Automatizatu nahi duzun multzo metaliko bat duzu? Partekatu planoa edo CAD eredua eta ekoizpen-eskakizunak, diseinuaren bideragarritasun teknikoa aztertzeko.

Laser bidezko soldaduraren eta beste lotura-teknologia batzuen (MIG/MAG, TIG edo klintxatzea) artean aukeratzeko, zehaztasuna, kostua, tolerantziak, akaberaren kalitatea eta ekoizpen-bolumena baloratu behar dira. Laserrak abiadura handia eta bero-ekarpen txikia eskain ditzake, baina ez da beti aukerarik egokiena pieza edo muntaketa jakin baterako. Gida honek prozesuak alderatzen ditu Fabrikaziorako Diseinuaren (DFM) ikuspegitik, eta lotura-teknologia egokiena hautatzeko irizpideak azaltzen ditu.

Zer alde daude laser bidezko soldaduraren eta beste lotura-teknologien artean?

Osagai metalikoen diseinuan eta fabrikazioan, laser-izpi bidezko soldadura (Laser Beam Welding edo LBW) kalitatearen erreferentzia gorentzat hartu ohi da: kordoi oso estuak, aurrerapen-abiadura ikusgarriak, beroak eragindako gune (ZTA) txikia eta ondorengo leuntzea ia ezabatzen duten akaberak.

Hala ere, benetako ekoizpen-ingurunean, laserra ez da beti erantzunik onena, ez teknikoki ez ekonomikoki. Energia-dentsitate handiak milimetro-mailako doikuntza eskatzen du piezen artean (ia zero junturako tartea), eta zeluletan, optikan eta segurtasunean egin beharreko inbertsioa askoz handiagoa da ohiko arku-prozesuena (MIG/MAG edo TIG) edo hotzeko alternatiba mekanikoena (klintxatzea eta errematxatzea) baino.

DFMren ikuspegitik, laser bidezko soldaduraren aldeko apustua ez da prestigio teknologikoak gidatutako erabakia izan behar, errentagarritasun-ekuazio zorrotz batek baizik: deformazio termikoak ezabatzetik, leuntze-eragiketa sekundarioak kentzetik eta soldadura-kadentzia handitzetik datozen aurrezpenek konpentsatzen al dute piezen prestaketan eskatzen den zehaztasun geometrikoa eta tresneriaren amortizazio-kostu handiagoa? Gida honek irizpide tekniko eta ekonomiko erabakigarriak aztertzen ditu, laserra noiz den gaindiezina eta noiz komeni den beste lotura-teknologia bat agintzea bereizteko.

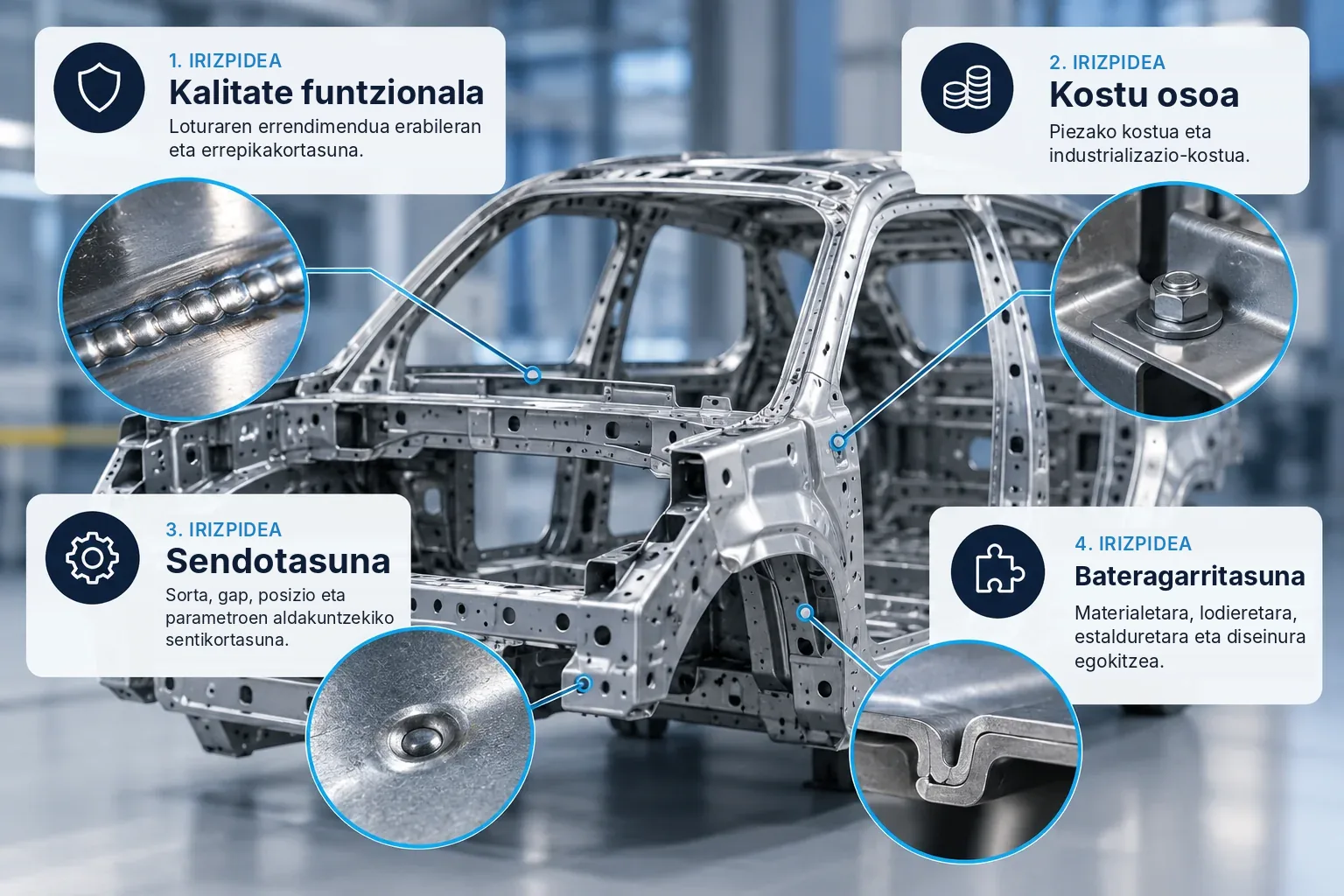

Laser bidezko soldaduraren eta beste lotura-teknologien artean aukeratzeko faktoreak

Laserra ohiko prozesuen aldean egokia den ebaluatzeko, ingeniaritza-taldeak proiektuaren lau aldagai kritiko aztertu behar ditu:

Materialaren lodiera eta sartze-geometria

• Txapa mehea eta ertaina (0,5-4,0 mm): zuntz-laserraren eremu eztabaidaezina da. 2 eta 8 m/min arteko abiaduran soldatzeko aukera ematen du, keyhole moduan sartze osoarekin, luzera-unitateko energia-ekarpena nabarmen murriztuz.
• Lodiera handiak (t > 6-8 mm): lodiera handitu ahala, laserreko urtze-bainuaren egonkortasuna mantentzeko potentzia handiak (≥6-10 kW) edo laser-arku hibridoko arkitekturak (HLAW) behar dira. Tarte horretan, MIG/MAG soldadura askoz ekonomikoagoa, sendoagoa eta xaflaren desbideratzeekiko tolerantzia handiagokoa da.

Juntura-tartearekiko tolerantzia (gap)

Laserrarentzako iragazki tekniko zorrotzena da hau:

• Izpi fokatuaren diametroa oso txikia da (normalean 0,1 mm eta 0,6 mm artean). Lotu beharreko txapen arteko tartea txaparen lodieraren % 10etik edo 0,15-0,20 mm-tik gorakoa bada, izpiak ertzak urtu gabe zeharkatzen du juntura, eta ozkak, lotura-faltak edo zulaketa jarraituak eragiten ditu.
• Piezak itzulera elastikoko (springback) aldakuntzak dituen estanpaziotik edo bizarrak dituen ohiko ebaketatik badatoz, juntura-tarte hori bermatzeko kostu handiko amarratze-tresna hiperestatikoak edo izpi-kulunkadun (wobble) eta hari bero bidezko ekarpeneko laser-sistemak behar dira.
• Doikuntza-tolerantzia 0,3-0,5 mm-tik behera kontrolatu ezin bada, eskuzko MIG/MAG edo TIG soldadura nabarmen bideragarriagoa da, ekarpen-materialarekin betetzeko duen berezko gaitasunari esker.

Distortsio termikoa eta akaberaren kalitatea

• Deformazio kritikoa: arku bidezko soldadura tradizionalak energia termiko banatua sartzen du, eta horrek ezinbestean deformatzen ditu altzairu herdoilgaitzezko edo aluminiozko muntaketa lirainak; ondorioz, zuzentzeko prentsa hidraulikoak eta sopletearekin lan egiten duen langile espezializatuaren orduak behar dira. Laserraren ZTA 3-5 aldiz txikiagoa da, eta egonkortasun dimentsionala bermatzen du berregin beharrik gabe.
• Akaberaren kalitatea: premium klimatizazioan, altzari metalikoetan, automobilgintza ikusgarrian edo elektronika-karkasetan, laser-kordoia leuna, uniformea eta proiekziorik (spatter) gabekoa da, eta MIGen behar diren desbizartze-, leuntze- eta eskuilatze-lanen % 100 ezabatzen ditu.

Ekoizpen-bolumena eta automatizazioa

• Laser bidezko soldaduraren metro linealeko kostua minimoa da kadentzia handiko eragiketa automatiko edo robotizatuetan.
• Hala ere, prototipoetarako, banakako konponketetarako edo posizio behartuetako kordoiak eta geometria aldakorrak dituzten galdaragintza astuneko egituretarako, TIG edo MIG ekipo baten malgutasunak eta kostu txikiak argi gainditzen dute laser-zelula baten zurruntasuna.

Laser bidezko soldadura vs MIG/MAG, TIG eta klintxatzea: konparazio-taula

Noiz merezi du laser bidezko soldadura erabiltzeak?

• Tolerantzia geometriko zorrotzeko txapa meheko azpimultzoak: zehaztasun handiko kutxa elektrikoak, bero-trukagailuak, bateria-karkasak eta automobilgintzako osagaiak, non edozein okertze termikok azken muntaketa edo estankotasuna eragozten duen.
• Balio kosmetiko handiko kordoi ikusgarriak dituzten piezak: altzairu herdoilgaitzezko osagaiak (akabera satinatua, leundua, etab.) edo aluminio ikusgarrikoak, non MIG/TIG soldaduren ondorengo prozesuko eskulanaren kostuak kordoiaren beraren kostua gainditzen duen.
• Abiadura handiko zigilatze hermetikoa duten piezak: tapen, deposituen edo iragazkien soldadura perimetrala, non fluidoekiko estankotasuna kadentzia handian bermatu behar den, ihesik eta porositaterik gabe.
• Material desberdinen edo aleazio sentikorren soldadura: kobre-aluminio loturak (e-mobility) edo muga elastiko ultra-altuko altzairuak (UHSS/boroa), non ZTA zabal batek oinarrizko tratamendu termikoaren propietate mekanikoak suntsituko lituzkeen.

Noiz komeni da beste lotura-teknologia bat aukeratzea?

• Errepikakortasun dimentsional txarreko egiturak edo ebaketa termiko zakarrak: piezak oxiebaketaz, plasmaz edo eskuzko guraizez mozten badira eta 0,5 mm-tik gorako desdoikuntzak badituzte, MIG/MAG soldadura da aukera ekonomiko bakarra, zirrikitu irekiak betetzeko gaitasunari esker.
• Txapa lodiak (t > 6-8 mm) serie laburretan: egitura-galdaragintza, makineria-bankadak edo eraikuntzako profil astunak, non metal-ekarpenaren bolumenak MIG hari trinkoa edo tubularra bide estandarra bihurtzen duen.
• Estankotasunik eskatzen ez duten txapa mehe gainjarrien lotura: barneko errefortzuetan, euskarrien finkapenean edo txapa aurregalbanizatuzko kontsoletan, prentsako klintxatze mekanikoak edo errematxe autozulatzaileak (SPR) laserra gainditzen dute unitateko kostuan, ez baitute gasik, energia termikorik ezta zelula robotizaturik ere behar.
• Tailerreko konponketak edo kanpoko obra-muntaketak: laserrak 4. klaseko segurtasun-barruti hermetikoak behar ditu, erradiazioaren islapenak begietan kalterik egin ez dezan; landa-lanetarako edo in situ mantentze-lanetarako, eskuzko TIG/MIG prozesua ordezkaezina da oraindik.

DFM checklista lotura-teknologia egokia hautatzeko

Planoaren kartelan laser bidezko soldadura (LBW) agindu aurretik, egiaztatu baldintza hauek:

• Aurreko prozesuak (zehaztasun handiko estanpazioa edo laser bidezko ebaketa) bermatzen al du piezen arteko tartea (gap) 0,15 mm-tik beherakoa dela loturaren luzera osoan?
• Aurreikusitako amarratze-tresnak zurrun eusten al die aurpegiei, soldatzean gertatzen den dilatazio lokalak juntura ireki ez dezan?
• Ebaluatu al da materialaren islapen optikoa (batez ere kobre puruan edo aluminiozko aleazio errefraktarioetan), iturriaren uhin-luzera eta potentzia dimentsionatzeko?
• Laser-zelularen amortizazioaren gainkostua konpentsatzen al da ondorengo prozesuen denboren (berregiteak) ezabapen dokumentatuarekin eta ziklo-denbora laburragoarekin?

Ondorioa: nola hautatu lotura-teknologia egokia

Laser-izpi bidezko soldadurak ez ditu teknologia tradizionalak berez ordezkatzen; argi gainditzen ditu, ordea, abiadura hutsa, kontrol dimentsionala eta akaberaren kalitatea lehiatzen direnean.

Doikuntza txarreko piezetan laserra agintzeak tailerrean frustrazioa eta kalitate ezaren kostu handiak besterik ez ditu sortzen. Aitzitik, pieza estanpatuak hasieratik doikuntza perfekturako tolerantziekin diseinatzen direnean, laserra bihurtzen da ondorengo eskulana ezabatzeko eta muntaketa konplexu bat errentagarritasun handiko prozesu robotizatu bihurtzeko palankarik indartsuena.

Nola aukeratu lotura-teknologia egokia EDSAONErekin

Prozesuaren hautaketa loturaren eskakizun funtzionaletatik, piezen geometriatik, dauden tolerantzietatik, materialetatik eta aurreikusitako bolumenetik abiatu behar da. Aldagai horiek diseinu-fasean ebaluatzeak alternatibak alderatzen laguntzen du, fabrikazio-prozesua finkatu aurretik. EDSAONEn, DFM ikuspegi horrek proiektu bakoitzaren beharren inguruko elkarrizketa teknikoa bideratzen du.

Osagai metaliko baterako lotura bat ebaluatu behar duzu? Jarri harremanetan EDSAONEko taldearekin, zure proiektuaren eskakizunak eta fabrikazio-alternatibak aztertzeko.
