El diseño de una unión metálica determina en gran medida si un conjunto de chapa puede fabricarse de forma automatizada, repetible y rentable. No basta con seleccionar una tecnología de soldadura o ensamblaje: la geometría de la junta, el posicionamiento de las piezas, la accesibilidad de la herramienta y las tolerancias condicionan el funcionamiento de una celda robotizada.

En esta guía explicamos cinco principios de diseño para fabricación y ensamblaje (DFM/DFMA), junto con una matriz comparativa y una lista de verificación para preparar uniones metálicas destinadas a producción en serie.

Por qué el diseño de una unión metálica condiciona la automatización

En la fabricación en serie de subconjuntos de chapa metálica y componentes estructurales, la automatización del proceso de unión (mediante celdas robotizadas de soldadura MIG, láser, estaciones de soldadura por resistencia o prensas de clinchado) se presenta con frecuencia como la solución definitiva para reducir costes de mano de obra y multiplicar la cadencia productiva.

Sin embargo, trasladar a una celda robotizada un conjunto diseñado originalmente para soldadura o remachado manual suele desembocar en un fracaso productivo. Un operario humano posee adaptabilidad sensorial: si una chapa viene ligeramente alabeada por el troquel o presenta una holgura irregular de 1,5 mm, la fuerza con una palanca, ajusta la pinza, inclina la antorcha o añade más hilo de aporte sobre la marcha para salvar la unión.

El robot industrial, en cambio, carece de esa capacidad de improvisación. Es una máquina extraordinariamente rápida y repetible (±0,05 mm), pero completamente ciega y rígida: si la junta metálica no se encuentra exactamente en la coordenada programada en el espacio 3D, el arco saltará fuera de la arista, perforará la chapa o dejará un cordón falso sin fusión.

Desde la perspectiva de Diseño para Fabricación y Ensamblaje (DFMA), automatizar no consiste en sustituir al soldador por un brazo robótico; consiste en rediseñar la geometría de las piezas para que el proceso sea inmune a la variabilidad. Esta guía detalla las reglas de diseño indispensables para concebir uniones metálicas concebidas desde el origen para la fabricación robotizada y desasistida.

Cinco principios para diseñar uniones metálicas automatizadas

Para garantizar que un conjunto metálico se ensamble a alta cadencia sin paradas de línea ni rechazos, el modelo CAD debe incorporar cinco principios geométricos:

Autoposicionamiento geométrico de la unión metálica (tab & slot)

En la fabricación manual, el posicionamiento depende de que el operario mida, alinee y sujete las piezas contra topes. En una celda automatizada, el tiempo de ciclo del robot se desperdicia si se depende de bancadas de fijación complejas con decenas de mordazas neumáticas que entorpecen la trayectoria.

La solución DFMA: Integre en la estampación o corte láser geometrías de lengüeta y ranura (tab-and-slot), resaltes embutidos (dimples) o pestañas con chaflán de autocentrado.

Efecto operativo: Las piezas encajan entre sí como piezas de mecano en una única posición inequívoca por gravedad o con una leve presión de carga. El útil de soldadura (fixture) se simplifica drásticamente, reduciéndose a un soporte básico de amarre rápido.

Repetibilidad y tolerancias de posición de la junta

En soldadura por arco robotizada (MIG/MAG), la regla de oro para evitar desvíos de trayectoria sin recurrir a costosos sistemas de visión artificial o palpado por arco (seam tracking) es:

Δ_{posición junta} ≤ ±½ ∅_hilo

Si se emplea hilo estándar de 1,0 mm, la posición real de la ranura de unión no puede variar más de ±0,5 mm respecto al programa del robot.

Para lograrlo, los datums de fabricación de cada pieza estampada deben coincidir con los puntos de apoyo del útil robotizado. No dimensione las piezas con cadenas de cotas acumulativas; enlace las caras que conforman la junta a un datum primario común punzonado en plano en la primera estación del troquel.

Accesibilidad de antorchas, pinzas y herramientas

Un error recurrente de la oficina técnica es comprobar en CAD que la antorcha de soldadura o la pinza de puntos «toca» la línea de unión, olvidando modelar el cabezal real con sus mangueras, cables de masa y toberas de gas:

• Envolvente cónica de seguridad: Reserve un corredor de aproximación libre con un ángulo cónico de al menos 45° alrededor de la junta para permitir la orientación óptima de la tobera de soldadura respecto al baño de fusión.
• Evitar reorientaciones extremas de muñeca: Diseñe las uniones de modo que el robot pueda recorrer múltiples cordones en una sola pasada continua o en un mismo plano horizontal (+Z descendente), evitando movimientos forzados de los ejes 5 y 6 que ralentizan el ciclo y aumentan el riesgo de colisión con el utillaje.

Control de la holgura y ajuste de la unión metálica

A un robot no le asusta una holgura fija; lo que destruye el proceso es la holgura variable:

• En soldadura láser (LBW), la holgura entre chapas debe ser estrictamente inferior a 0,10–0,15 mm constante en toda la longitud. Una variación local a 0,3 mm provocará una perforación instantánea (blow-through).
• En soldadura MIG-MAG, el robot puede programarse para puentear 1,0 mm de ranura, pero si la pieza varía de 0 mm a 1,5 mm a lo largo del cordón por imprecisión en el doblado, el baño de fusión colapsará.

La solución DFMA: Diseñe uniones solapadas (lap joints) o con pestaña doblada (flange joints) en lugar de uniones a tope puras (butt joints). Las uniones solapadas absorben dimensionalmente las variaciones de corte y retorno elástico sin abrir la luz de junta.

Dilatación térmica y diseño del utillaje

Durante la soldadura masiva, la estructura absorbe calor y dilata plásticamente:

Si el diseño del conjunto y su útil lo amarran rígidamente por todos sus extremos contra topes fijos, la dilatación longitudinal no tiene escape y pandeará la chapa hacia arriba, modificando la distancia tobera-pieza (stick-out) durante la pasada del robot.

La solución DFMA: Defina un sistema de fijación 3-2-1 con un punto fijo y apoyos flotantes o ranurados que permitan la expansión térmica en una dirección controlada, recuperando la cota nominal al enfriarse sin agarrotar el utillaje.

Diseño de unión metálica manual vs automatizada: tabla comparativa

Simulación virtual de la unión metálica antes de fabricar

En el diseño contemporáneo para automatización, el plano no debe liberarse a compras ni a matricería sin haber pasado por una simulación de programación fuera de línea (Offline Programming – OLP) en software 3D (como RobotStudio, DELMIA o Process Simulate):

• Chequeo de alcance cinemático (Reachability Analysis): Verificación de que el robot alcanza el inicio y fin de cada cordón sin alcanzar los límites de carrera de sus ejes ni entrar en singularidades matemáticas.
• Detección de colisiones: Simulación dinámica del movimiento de la antorcha junto con las bridas del útil de soldadura en las transiciones de aproximación rápida.
• Optimización de tiempos de ciclo: Redistribución de las costuras de soldadura para que el robot minimice los desplazamientos en vacío en el aire.

Checklist DFMA para diseñar una unión metálica automatizada

Antes de congelar el diseño de un subconjunto destinado a fabricación robotizada, verifique:

• ¿Las piezas incorporan lengüetas, ranuras o resaltes que permiten premontar el conjunto en una única posición inequívoca?
• ¿Se garantiza que la junta física repite su posición dentro de una tolerancia inferior a la mitad del diámetro del hilo de soldadura (±0,5 mm)?
• ¿Existe un espacio libre de al menos 45° alrededor de la trayectoria para evitar colisiones con la tobera de gas o la pinza?
• ¿Se han sustituido uniones a tope críticas por uniones solapadas que absorban variaciones de corte y tolerancias previas?
• ¿Dispone la pieza de geometrías asimétricas (poka-yoke) que impidan que un robot de carga manipule la pieza al revés?

Cómo mejorar la fabricación en serie desde el diseño de la unión metálica

La rentabilidad de una celda robotizada de soldadura o ensamblaje no se decide en el panel de control del robot, sino en la pantalla CAD del ingeniero de diseño.

Forzar la automatización de un conjunto concebido con mentalidad manual conduce inevitablemente a paradas de línea por falsos encendidos de arco, colisiones con el utillaje y piezas desechadas. Por el contrario, cuando las piezas se diseñan con geometrías autolocalizables (self-locating o self-fixturing features), accesos despejados y juntas tolerantes a la variación, el robot trabaja a su máxima capacidad: con ciclos muy rápidos, calidad metalúrgica constante y el coste unitario más competitivo del mercado.

Diseño de uniones metálicas para proyectos industriales en EDSAONE

La selección de una solución de unión debe abordarse desde la fase de diseño del componente y del proceso productivo. En EDSAONE, el análisis de fabricabilidad puede ayudar a identificar condicionantes geométricos, tolerancias y requisitos de industrialización antes de definir la estrategia de fabricación.

¿Tienes un conjunto metálico que quieres automatizar? Comparte el plano o modelo CAD y los requisitos de producción para estudiar la viabilidad técnica del diseño.

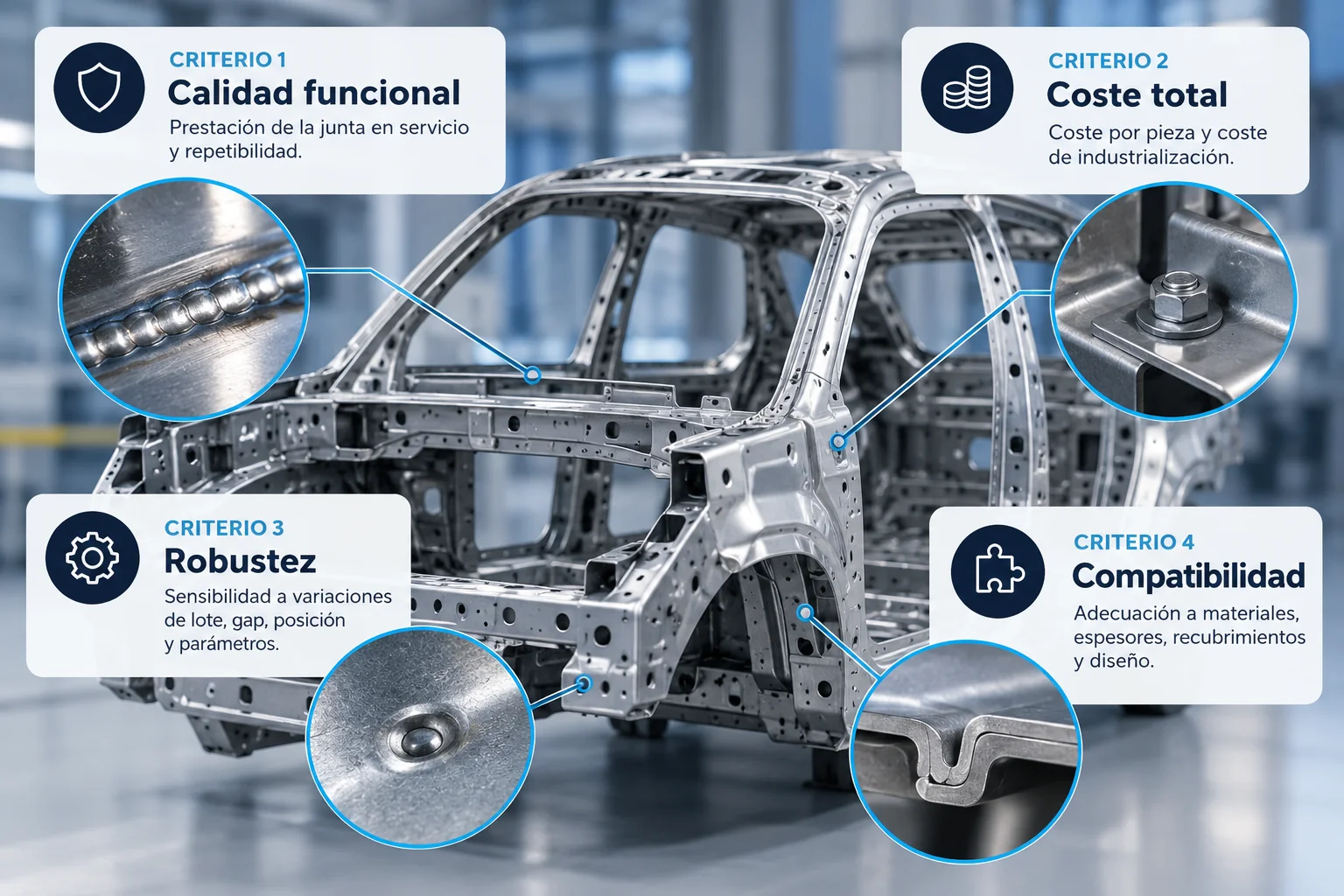

Elegir entre soldadura láser y otras tecnologías de unión, como MIG/MAG, TIG o clinchado, requiere valorar precisión, coste, tolerancias, calidad del acabado y volumen de producción. El láser puede ofrecer alta velocidad y bajo aporte térmico, pero no siempre es la alternativa más adecuada para una pieza o ensamblaje. Esta guía compara los procesos desde una perspectiva de Diseño para Fabricación (DFM) y explica los criterios para seleccionar la tecnología de unión más conveniente.

¿Qué diferencias existen entre la soldadura láser y otras tecnologías de unión?

En el diseño y la fabricación de componentes metálicos, la soldadura por haz láser (Laser Beam Welding o LBW) suele percibirse como el estándar supremo de calidad: cordones extremadamente estrechos, velocidades de avance espectaculares, mínima zona afectada térmicamente (ZTA) y acabados que prácticamente suprimen el amolado posterior.

Sin embargo, en el entorno productivo real, el láser no siempre es la respuesta óptima técnica ni económicamente. Su alta densidad energética exige una precisión de ajuste milimétrica entre las piezas (gap de junta casi nulo) y un nivel de inversión en células, óptica y seguridad muy superior al de los procesos convencionales por arco (MIG/MAG o TIG) o las alternativas mecánicas en frío (clinchado y remachado).

Desde la perspectiva de Diseño para Fabricación (DFM), apostar por la soldadura láser no debe ser una decisión guiada por prestigio tecnológico, sino por una ecuación rigurosa de rentabilidad: ¿los ahorros derivados de eliminar deformaciones térmicas, suprimir operaciones secundarias de pulido y aumentar la cadencia de soldeo compensan la exigencia geométrica en la preparación de las piezas y el mayor coste de amortización del utillaje? Esta guía analiza los criterios técnicos y económicos determinantes para discernir cuándo el láser es imbatible y cuándo conviene prescribir otra tecnología de unión.

Factores para elegir entre soldadura láser y otras tecnologías de unión

Para evaluar la idoneidad del láser frente a procesos convencionales, el equipo de ingeniería debe auditar cuatro variables críticas del proyecto:

Espesor del material y geometría de penetración

• Chapa fina y media (0,5 a 4,0 mm): Es el dominio indiscutible del láser de fibra. Permite soldar a velocidades de entre 2 y 8 m/min con penetración completa en modo keyhole, minimizando drásticamente la energía aportada por unidad de longitud.
• Espesores pesados (t > 6 a 8 mm): A medida que aumenta el espesor, mantener la estabilidad del baño de fusión en láser exige potencias elevadas (≥6–10 kW) o arquitecturas híbridas láser-arco (HLAW). En este rango, la soldadura MIG/MAG sigue siendo mucho más económica, robusta y tolerante a desviaciones de chaflán.

Tolerancia al desajuste de junta (gap)

Este es el filtro técnico más implacable para el láser:

• El diámetro del haz enfocado es mínimo (típicamente entre 0,1 mm y 0,6 mm). Si la holgura entre las chapas a unir supera el 10% del espesor de la chapa o los 0,15–0,20 mm, el haz atraviesa la unión sin fundir los bordes, provocando mordeduras, falta de unión o perforaciones continuas.
• Si las piezas provienen de estampación con variaciones de retorno elástico (springback) o de corte convencional con rebabas, asegurar ese gap de junta exige útiles de amarre hiperestáticos de gran coste o sistemas láser con cabeceo de haz (wobble) e hilo caliente de aporte.
• Si la tolerancia de ajuste no puede controlarse por debajo de 0,3–0,5 mm, la soldadura MIG/MAG o TIG manual resulta sustancialmente más viable gracias a su capacidad natural de relleno con material de aporte.

Distorsión térmica y calidad del acabado

• Deformación crítica: La soldadura por arco tradicional introduce una energía térmica distribuida que deforma inevitablemente ensamblajes esbeltos de acero inoxidable o aluminio, obligando a emplear prensas hidráulicas de enderezado y horas de operario especializado con soplete. La ZTA del láser es entre 3 y 5 veces menor, garantizando estabilidad dimensional sin retrabajos.
• Calidad del acabado: En sectores como climatización prémium, mobiliario metálico, automoción visible o carcasas de electrónica, el cordón láser es liso, uniforme y exento de proyecciones (spatter), eliminando el 100% de las tareas de desbarbado, amolado y cepillado requeridas en MIG.

Volumen de producción y automatización

• El coste por metro lineal de soldadura láser es mínimo en operaciones automáticas o robotizadas de alta cadencia.
• Sin embargo, para prototipos, reparaciones unitarias o estructuras de calderería pesada con cordones en posiciones forzadas y geometrías variables, la flexibilidad y bajo coste de un equipo TIG o MIG superan ampliamente la rigidez de una celda láser.

Soldadura láser vs MIG/MAG, TIG y clinchado: tabla comparativa

¿Cuándo merece la pena utilizar soldadura láser?

• Subconjuntos de chapa fina con tolerancias geométricas estrictas: Cajas eléctricas de precisión, intercambiadores de calor, carcasas de baterías y componentes de automoción donde cualquier alabeo térmico impide el montaje final o la estanqueidad.
• Piezas con cordones visibles de alto valor cosmético: Componentes de acero inoxidable (acabado satinado, pulido, etc.) o aluminio visto donde el coste de mano de obra en el postproceso de soldaduras MIG/TIG supera el coste del propio cordón.
• Piezas con sellado hermético a alta velocidad: Soldadura perimetral de tapas, depósitos o filtros donde la estanqueidad a fluidos debe garantizarse a altas cadencias sin fugas ni porosidades.
• Soldadura de materiales disímiles o aleaciones sensibles: Uniones de cobre con aluminio (e-mobility) o aceros de ultra-alto límite elástico (UHSS/boro) donde una ZTA ancha destruiría las propiedades mecánicas del tratamiento térmico base.

¿Cuándo conviene elegir otra tecnología de unión?

• Estructuras con mala repetibilidad dimensional o cortes térmicos bastos: Si las piezas se cortan por oxicorte, plasma o cizalla manual y presentan desajustes de más de 0,5 mm, la soldadura MIG/MAG es la única opción económica gracias a su capacidad de rellenar ranuras abiertas.
• Chapas gruesas (t > 6–8 mm) en series cortas: Calderería estructural, bancadas de maquinaria o perfiles pesados de construcción donde el volumen de aporte metálico hace del hilo macizo o tubular MIG la vía estándar.
• Unión de chapas finas solapadas sin exigencia de estanqueidad: En refuerzos interiores, fijación de soportes o ménsulas de chapa pregalvanizada, el clinchado mecánico en prensa o el remachado autoperforante (SPR) superan al láser en coste unitario al no requerir gas, energía térmica ni células robotizadas.
• Reparaciones en taller o montajes en obra exterior: El láser requiere recintos herméticos de seguridad Clase 4 para evitar daños oculares por reflexión de la radiación; para trabajo de campo o mantenimiento in situ, el proceso TIG/MIG manual sigue siendo insustituible.

Checklist DFM para seleccionar la tecnología de unión adecuada

Antes de prescribir soldadura láser (LBW) en el cajetín del plano, verifique los siguientes requisitos:

• ¿El proceso previo (estampación de precisión o corte láser) garantiza una holgura entre piezas (gap) inferior a 0,15 mm en toda la longitud de la unión?
• ¿El utillaje de amarre previsto inmoviliza rígidamente las caras para evitar que la dilatación local durante el soldeo abra la junta?
• ¿Se ha evaluado la reflectividad óptica del material (especialmente en cobre puro o aleaciones refractarias de aluminio) para dimensionar la longitud de onda y potencia de la fuente?
• ¿Se compensa el sobrecoste de amortización de la célula láser mediante la supresión documentada de tiempos de postprocesos (retrabajos) y menor tiempo de ciclo?

Conclusión: cómo seleccionar la tecnología de unión adecuada

La soldadura por haz láser no sustituye a las tecnologías tradicionales por defecto; las supera de forma arrolladora cuando se compite en velocidad pura, control dimensional y calidad de acabado.

Prescribir láser en piezas con ajustes descuidados solo genera frustración en taller y altos costes de no calidad. Por el contrario, cuando el diseño de las piezas estampadas se concibe desde el inicio con tolerancias aptas para un encaje perfecto, el láser se convierte en la palanca más potente para eliminar el trabajo manual posterior y transformar un ensamblaje complejo en un proceso robotizado de alta rentabilidad.

Cómo elegir la tecnología de unión adecuada con EDSAONE

La selección del proceso debe comenzar por las exigencias funcionales de la unión, la geometría de las piezas, las tolerancias disponibles, los materiales y el volumen previsto. Evaluar estas variables durante la fase de diseño ayuda a comparar alternativas antes de fijar el proceso de fabricación. En EDSAONE, este enfoque DFM permite orientar la conversación técnica sobre las necesidades de cada proyecto.

¿Necesitas evaluar una unión para un componente metálico? Contacta con el equipo de EDSAONE para estudiar los requisitos de tu proyecto y las alternativas de fabricación.
