Die Konstruktion einer metallischen Fügeverbindung entscheidet maßgeblich darüber, ob eine Blechbaugruppe automatisiert, reproduzierbar und wirtschaftlich gefertigt werden kann. Es genügt nicht, eine Schweiß- oder Montagetechnologie auszuwählen: Fugengeometrie, Positionierung der Teile, Zugänglichkeit des Werkzeugs und Toleranzen bestimmen, wie gut eine Roboterzelle funktioniert.

In diesem Leitfaden erläutern wir fünf Prinzipien des fertigungs- und montagegerechten Konstruierens (DFM/DFMA) sowie eine Vergleichsmatrix und eine Checkliste zur Vorbereitung metallischer Fügeverbindungen für die Serienfertigung.

Warum die Konstruktion einer Fügeverbindung über die Automatisierung entscheidet

In der Serienfertigung von Blechbaugruppen und Strukturbauteilen wird die Automatisierung des Fügeprozesses (mit MIG- oder Laserschweiß-Roboterzellen, Widerstandsschweißstationen oder Clinchpressen) häufig als die Lösung schlechthin präsentiert, um Lohnkosten zu senken und die Ausbringung zu vervielfachen.

Wird jedoch eine Baugruppe, die ursprünglich für manuelles Schweißen oder Nieten konstruiert wurde, in eine Roboterzelle überführt, endet das oft in einem Produktionsfehlschlag. Ein Werker verfügt über sensorische Anpassungsfähigkeit: Kommt ein Blech leicht verzogen aus dem Werkzeug oder weist es einen unregelmäßigen Spalt von 1,5 mm auf, drückt er es mit einem Hebel zurecht, justiert die Zange, neigt den Brenner oder gibt spontan mehr Zusatzdraht zu, um die Naht zu retten.

Der Industrieroboter dagegen kann nicht improvisieren. Er ist eine außerordentlich schnelle und wiederholgenaue Maschine (±0,05 mm), aber völlig blind und starr: Liegt die Fuge nicht exakt an der programmierten Koordinate im 3D-Raum, springt der Lichtbogen von der Kante, brennt durch das Blech oder hinterlässt eine Scheinnaht ohne Bindung.

Aus Sicht des fertigungs- und montagegerechten Konstruierens (DFMA) bedeutet Automatisieren nicht, den Schweißer durch einen Roboterarm zu ersetzen, sondern die Teilegeometrie so umzugestalten, dass der Prozess unempfindlich gegenüber Streuungen wird. Dieser Leitfaden beschreibt die unverzichtbaren Konstruktionsregeln für Fügeverbindungen, die von Anfang an für die robotergestützte, mannlose Fertigung ausgelegt sind.

Fünf Prinzipien für die Konstruktion automatisierter Fügeverbindungen

Damit eine Metallbaugruppe mit hoher Taktzahl ohne Linienstillstände oder Ausschuss gefügt werden kann, muss das CAD-Modell fünf geometrische Prinzipien berücksichtigen:

Geometrische Selbstpositionierung der Fügeverbindung (Tab & Slot)

In der manuellen Fertigung hängt die Positionierung davon ab, dass der Werker die Teile misst, ausrichtet und gegen Anschläge spannt. In einer automatisierten Zelle geht Robotertaktzeit verloren, wenn komplexe Vorrichtungen mit Dutzenden pneumatischer Spanner die Bahn behindern.

Die DFMA-Lösung: Integrieren Sie beim Stanzen oder Laserschneiden Laschen-Schlitz-Geometrien (Tab-and-Slot), eingeprägte Noppen (Dimples) oder selbstzentrierende, gefaste Laschen.

Wirkung im Betrieb: Die Teile greifen wie ein Baukasten in einer einzigen, eindeutigen Lage ineinander – durch Schwerkraft oder mit leichtem Einlegedruck. Die Schweißvorrichtung (Fixture) wird drastisch vereinfacht und reduziert sich auf eine einfache Schnellspannaufnahme.

Wiederholgenauigkeit und Lagetoleranzen der Fuge

Beim robotergestützten Lichtbogenschweißen (MIG/MAG) lautet die goldene Regel, um Bahnabweichungen ohne teure Bildverarbeitungssysteme oder Lichtbogensensorik (Seam Tracking) zu vermeiden:

Δ_Fugenlage ≤ ±½ ∅_Draht

Bei Standarddraht mit 1,0 mm darf die tatsächliche Lage der Fuge nicht mehr als ±0,5 mm vom Roboterprogramm abweichen.

Dazu müssen die Fertigungsbezüge jedes Stanzteils mit den Auflagepunkten der Robotervorrichtung übereinstimmen. Bemaßen Sie die Teile nicht mit kumulativen Maßketten; beziehen Sie die Flächen der Fuge auf einen gemeinsamen Primärbezug, der in der ersten Werkzeugstation eben gelocht wird.

Zugänglichkeit für Brenner, Zangen und Werkzeuge

Ein häufiger Fehler im Konstruktionsbüro ist es, im CAD zu prüfen, ob der Schweißbrenner oder die Punktschweißzange die Fügelinie „berührt“, ohne den realen Kopf mit Schlauchpaket, Massekabeln und Gasdüsen zu modellieren:

• Kegelförmiger Sicherheitsraum: Sehen Sie einen freien Anfahrkorridor mit einem Kegelwinkel von mindestens 45° um die Fuge vor, damit die Schweißdüse optimal zum Schmelzbad ausgerichtet werden kann.
• Extreme Handgelenkumorientierungen vermeiden: Gestalten Sie die Verbindungen so, dass der Roboter mehrere Nähte in einem durchgehenden Zug oder in derselben horizontalen Ebene (+Z nach unten) schweißen kann, und vermeiden Sie erzwungene Bewegungen der Achsen 5 und 6, die den Takt verlangsamen und das Kollisionsrisiko mit der Vorrichtung erhöhen.

Kontrolle von Spalt und Passung der Fügeverbindung

Einen konstanten Spalt fürchtet ein Roboter nicht; was den Prozess zerstört, ist ein schwankender Spalt:

• Beim Laserschweißen (LBW) muss der Spalt zwischen den Blechen über die gesamte Länge konstant und strikt kleiner als 0,10–0,15 mm sein. Eine örtliche Abweichung auf 0,3 mm führt zum sofortigen Durchbrennen (Blow-through).
• Beim MIG-MAG-Schweißen kann der Roboter so programmiert werden, dass er einen Spalt von 1,0 mm überbrückt; schwankt das Teil jedoch durch ungenaues Biegen entlang der Naht zwischen 0 mm und 1,5 mm, bricht das Schmelzbad zusammen.

Die DFMA-Lösung: Konstruieren Sie Überlappverbindungen (Lap Joints) oder Bördelverbindungen (Flange Joints) statt reiner Stumpfstöße (Butt Joints). Überlappverbindungen gleichen Schnitt- und Rückfederungsschwankungen maßlich aus, ohne dass sich die Fuge öffnet.

Wärmeausdehnung und Vorrichtungskonstruktion

Beim intensiven Schweißen nimmt die Struktur Wärme auf und dehnt sich plastisch aus:

Werden Baugruppe und Vorrichtung an allen Enden starr gegen feste Anschläge gespannt, kann die Längsdehnung nicht ausweichen und wölbt das Blech nach oben – der Kontaktrohrabstand (Stick-out) ändert sich während des Roboterzugs.

Die DFMA-Lösung: Legen Sie ein 3-2-1-Aufnahmesystem mit einem Festpunkt und schwimmenden oder geschlitzten Auflagen fest, das die Wärmeausdehnung in eine kontrollierte Richtung zulässt, sodass das Teil beim Abkühlen wieder sein Nennmaß erreicht, ohne die Vorrichtung zu verklemmen.

Manuelle vs. automatisierte Konstruktion von Fügeverbindungen: Vergleichstabelle

Virtuelle Simulation der Fügeverbindung vor der Fertigung

Im modernen automatisierungsgerechten Konstruieren sollte die Zeichnung nicht an Einkauf oder Werkzeugbau freigegeben werden, ohne vorher eine Offline-Programmiersimulation (OLP) in einer 3D-Software (z. B. RobotStudio, DELMIA oder Process Simulate) durchlaufen zu haben:

• Erreichbarkeitsanalyse (Reachability Analysis): Prüfung, ob der Roboter Anfang und Ende jeder Naht erreicht, ohne an die Endlagen seiner Achsen zu stoßen oder in mathematische Singularitäten zu geraten.
• Kollisionserkennung: Dynamische Simulation der Brennerbewegung zusammen mit den Spannern der Schweißvorrichtung bei schnellen Anfahrbewegungen.
• Taktzeitoptimierung: Neuordnung der Schweißnähte, damit der Roboter Leerfahrten durch die Luft minimiert.

DFMA-Checkliste für die Konstruktion einer automatisierten Fügeverbindung

Bevor Sie die Konstruktion einer für die Roboterfertigung bestimmten Baugruppe freigeben, prüfen Sie:

• Verfügen die Teile über Laschen, Schlitze oder Noppen, mit denen sich die Baugruppe in einer einzigen, eindeutigen Lage vormontieren lässt?
• Ist gewährleistet, dass die Fuge ihre Lage mit einer Toleranz von weniger als dem halben Schweißdrahtdurchmesser (±0,5 mm) wiederholt?
• Gibt es um die Bahn einen Freiraum von mindestens 45°, um Kollisionen mit Gasdüse oder Zange zu vermeiden?
• Wurden kritische Stumpfstöße durch Überlappverbindungen ersetzt, die Schnittschwankungen und vorgelagerte Toleranzen aufnehmen?
• Weist das Teil asymmetrische Merkmale (Poka-Yoke) auf, die verhindern, dass ein Laderoboter es verkehrt herum handhabt?

Serienfertigung durch die Konstruktion der Fügeverbindung verbessern

Die Wirtschaftlichkeit einer Schweiß- oder Montageroboterzelle entscheidet sich nicht am Bedienpult des Roboters, sondern am CAD-Bildschirm des Konstrukteurs.

Wer eine mit manueller Denkweise konstruierte Baugruppe in die Automatisierung zwingt, erntet zwangsläufig Linienstillstände durch Zündfehler, Kollisionen mit der Vorrichtung und Ausschussteile. Werden die Teile dagegen mit selbstpositionierenden Merkmalen (Self-locating oder Self-fixturing Features), freien Zugängen und streuungstoleranten Fugen konstruiert, arbeitet der Roboter mit voller Leistung: mit sehr kurzen Taktzeiten, gleichbleibender metallurgischer Qualität und den wettbewerbsfähigsten Stückkosten am Markt.

Konstruktion von Fügeverbindungen für Industrieprojekte bei EDSAONE

Die Wahl einer Fügelösung sollte bereits in der Konstruktionsphase von Bauteil und Produktionsprozess erfolgen. Bei EDSAONE kann eine Herstellbarkeitsanalyse helfen, geometrische Randbedingungen, Toleranzen und Industrialisierungsanforderungen zu erkennen, bevor die Fertigungsstrategie festgelegt wird.

Haben Sie eine Metallbaugruppe, die Sie automatisieren möchten? Senden Sie uns Zeichnung oder CAD-Modell sowie Ihre Produktionsanforderungen, damit wir die technische Machbarkeit der Konstruktion prüfen.

Die Wahl zwischen Laserschweißen und anderen Fügetechnologien wie MIG/MAG, WIG oder Clinchen erfordert eine Abwägung von Präzision, Kosten, Toleranzen, Oberflächenqualität und Produktionsvolumen. Der Laser bietet hohe Geschwindigkeit bei geringem Wärmeeintrag, ist aber nicht immer die beste Lösung für ein bestimmtes Bauteil oder eine Baugruppe. Dieser Leitfaden vergleicht die Verfahren aus Sicht des fertigungsgerechten Konstruierens (DFM) und erläutert die Kriterien für die Wahl der geeignetsten Fügetechnologie.

Welche Unterschiede gibt es zwischen Laserschweißen und anderen Fügetechnologien?

Bei Konstruktion und Fertigung von Metallbauteilen gilt das Laserstrahlschweißen (Laser Beam Welding, LBW) oft als Qualitätsmaßstab schlechthin: extrem schmale Nähte, beeindruckende Vorschubgeschwindigkeiten, eine minimale Wärmeeinflusszone (WEZ) und Oberflächen, die ein nachträgliches Schleifen nahezu überflüssig machen.

In der realen Produktion ist der Laser jedoch nicht immer die technisch und wirtschaftlich optimale Lösung. Seine hohe Energiedichte verlangt eine millimetergenaue Passung der Teile (nahezu spaltfreie Fuge) und Investitionen in Zellen, Optik und Sicherheit, die weit über denen konventioneller Lichtbogenverfahren (MIG/MAG oder WIG) oder mechanischer Kaltfügeverfahren (Clinchen und Nieten) liegen.

Aus DFM-Sicht sollte die Entscheidung für das Laserschweißen nicht vom Technologieprestige, sondern von einer klaren Wirtschaftlichkeitsrechnung geleitet sein: Gleichen die Einsparungen durch vermiedenen Wärmeverzug, entfallende Polierarbeiten und höhere Schweißgeschwindigkeit die hohen geometrischen Anforderungen an die Teilevorbereitung und die höheren Abschreibungskosten der Vorrichtungen aus? Dieser Leitfaden analysiert die technischen und wirtschaftlichen Kriterien, um zu erkennen, wann der Laser unschlagbar ist und wann eine andere Fügetechnologie sinnvoller ist.

Faktoren für die Wahl zwischen Laserschweißen und anderen Fügetechnologien

Um die Eignung des Lasers gegenüber konventionellen Verfahren zu bewerten, sollte das Engineering-Team vier kritische Projektparameter prüfen:

Materialdicke und Einbrandgeometrie

• Dünne und mittlere Bleche (0,5 bis 4,0 mm): Das ist die unbestrittene Domäne des Faserlasers. Er ermöglicht Schweißgeschwindigkeiten von 2 bis 8 m/min mit vollständiger Durchschweißung im Keyhole-Modus und minimiert die eingebrachte Streckenenergie drastisch.
• Große Blechdicken (t > 6 bis 8 mm): Mit zunehmender Dicke erfordert ein stabiles Schmelzbad beim Laser hohe Leistungen (≥6–10 kW) oder hybride Laser-Lichtbogen-Verfahren (HLAW). In diesem Bereich bleibt das MIG/MAG-Schweißen deutlich wirtschaftlicher, robuster und toleranter gegenüber Abweichungen der Nahtvorbereitung.

Toleranz gegenüber dem Fugenspalt (Gap)

Dies ist das strengste technische Kriterium für den Laser:

• Der Durchmesser des fokussierten Strahls ist sehr klein (typischerweise 0,1 mm bis 0,6 mm). Übersteigt der Spalt zwischen den Blechen 10 % der Blechdicke oder 0,15–0,20 mm, geht der Strahl durch die Fuge, ohne die Kanten aufzuschmelzen – mit Einbrandkerben, Bindefehlern oder durchgehenden Durchbrüchen als Folge.
• Stammen die Teile aus dem Stanzen mit Rückfederungsschwankungen (Springback) oder aus konventionellem Zuschnitt mit Grat, erfordert die Einhaltung dieses Spalts teure, überbestimmte Spannvorrichtungen oder Lasersysteme mit Strahloszillation (Wobble) und Heißdrahtzufuhr.
• Lässt sich die Passungstoleranz nicht unter 0,3–0,5 mm halten, ist manuelles MIG/MAG- oder WIG-Schweißen dank seiner natürlichen Spaltüberbrückung mit Zusatzwerkstoff deutlich praktikabler.

Wärmeverzug und Oberflächenqualität

• Kritischer Verzug: Das klassische Lichtbogenschweißen bringt verteilt Wärme ein, die schlanke Baugruppen aus Edelstahl oder Aluminium zwangsläufig verzieht und hydraulische Richtpressen sowie Stunden an qualifizierter Brennerarbeit erfordert. Die WEZ des Lasers ist 3- bis 5-mal kleiner und sorgt für Maßstabilität ohne Nacharbeit.
• Oberflächenqualität: In Bereichen wie Premium-Klimatechnik, Metallmöbeln, sichtbaren Automobilteilen oder Elektronikgehäusen ist die Lasernaht glatt, gleichmäßig und spritzerfrei – 100 % der beim MIG-Schweißen nötigen Entgrat-, Schleif- und Bürstarbeiten entfallen.

Produktionsvolumen und Automatisierung

• Die Kosten pro Meter Lasernaht sind bei automatisierten oder robotergestützten Prozessen mit hoher Taktzahl minimal.
• Für Prototypen, Einzelreparaturen oder schweren Stahlbau mit Nähten in Zwangslagen und wechselnden Geometrien überwiegen jedoch die Flexibilität und die geringen Kosten eines WIG- oder MIG-Geräts deutlich die Starrheit einer Laserzelle.

Laserschweißen vs. MIG/MAG, WIG und Clinchen: Vergleichstabelle

Wann lohnt sich das Laserschweißen?

• Dünnblech-Baugruppen mit engen geometrischen Toleranzen: Präzisions-Elektrogehäuse, Wärmetauscher, Batteriegehäuse und Automobilkomponenten, bei denen jeder Wärmeverzug die Endmontage oder die Dichtheit verhindert.
• Teile mit sichtbaren Nähten und hohem optischem Anspruch: Bauteile aus Edelstahl (satiniert, poliert usw.) oder Sichtaluminium, bei denen die Lohnkosten für die Nachbearbeitung von MIG/WIG-Nähten die Kosten der Naht selbst übersteigen.
• Hermetisch dichte Verbindungen bei hoher Geschwindigkeit: Umfangsschweißen von Deckeln, Behältern oder Filtern, bei denen die Dichtheit gegenüber Fluiden bei hoher Taktzahl ohne Leckagen oder Poren gewährleistet sein muss.
• Schweißen ungleicher Werkstoffe oder empfindlicher Legierungen: Kupfer-Aluminium-Verbindungen (E-Mobilität) oder ultrahochfeste Stähle (UHSS/Bor), bei denen eine breite WEZ die mechanischen Eigenschaften der Wärmebehandlung zerstören würde.

Wann ist eine andere Fügetechnologie sinnvoller?

• Strukturen mit schlechter Maßwiederholgenauigkeit oder groben thermischen Schnitten: Werden die Teile per Autogen-, Plasma- oder manuellem Scherschnitt hergestellt und weisen Spalte über 0,5 mm auf, ist das MIG/MAG-Schweißen dank seiner Fähigkeit, offene Fugen zu füllen, die einzige wirtschaftliche Option.
• Dicke Bleche (t > 6–8 mm) in kleinen Serien: Stahlbau, Maschinengestelle oder schwere Bauprofile, bei denen das abzuschmelzende Volumen den MIG-Massiv- oder Fülldraht zum Standard macht.
• Fügen überlappender Dünnbleche ohne Dichtheitsanforderung: Bei inneren Verstärkungen, der Befestigung von Halterungen oder Konsolen aus vorverzinktem Blech sind mechanisches Clinchen in der Presse oder Halbhohlstanznieten (SPR) bei den Stückkosten günstiger als der Laser, da weder Gas noch Wärmeeintrag noch Roboterzellen nötig sind.
• Reparaturen in der Werkstatt oder Montage vor Ort: Der Laser erfordert geschlossene Schutzkabinen der Klasse 4, um Augenschäden durch reflektierte Strahlung zu vermeiden; für Feldeinsätze oder Instandhaltung vor Ort bleibt manuelles WIG/MIG unersetzlich.

DFM-Checkliste zur Wahl der richtigen Fügetechnologie

Bevor Sie Laserschweißen (LBW) im Schriftfeld der Zeichnung vorschreiben, prüfen Sie folgende Punkte:

• Garantiert der vorgelagerte Prozess (Präzisionsstanzen oder Laserschneiden) einen Spalt zwischen den Teilen von weniger als 0,15 mm über die gesamte Nahtlänge?
• Fixiert die geplante Spannvorrichtung die Flächen starr genug, damit die lokale Ausdehnung beim Schweißen die Fuge nicht öffnet?
• Wurde das optische Reflexionsvermögen des Werkstoffs (insbesondere bei Reinkupfer oder hochschmelzenden Aluminiumlegierungen) bewertet, um Wellenlänge und Leistung der Quelle auszulegen?
• Werden die Mehrkosten der Abschreibung der Laserzelle durch nachweislich entfallende Nacharbeitszeiten und kürzere Taktzeiten ausgeglichen?

Fazit: So wählen Sie die richtige Fügetechnologie

Das Laserstrahlschweißen ersetzt traditionelle Verfahren nicht automatisch; es übertrifft sie jedoch deutlich, wenn es um reine Geschwindigkeit, Maßkontrolle und Oberflächenqualität geht.

Laser bei Teilen mit mangelhafter Passung vorzuschreiben, führt nur zu Frust in der Werkstatt und hohen Fehlerkosten. Werden die Stanzteile dagegen von Anfang an mit Toleranzen für eine perfekte Passung konstruiert, wird der Laser zum stärksten Hebel, um manuelle Nacharbeit zu eliminieren und eine komplexe Baugruppe in einen hochrentablen Roboterprozess zu verwandeln.

Die richtige Fügetechnologie mit EDSAONE wählen

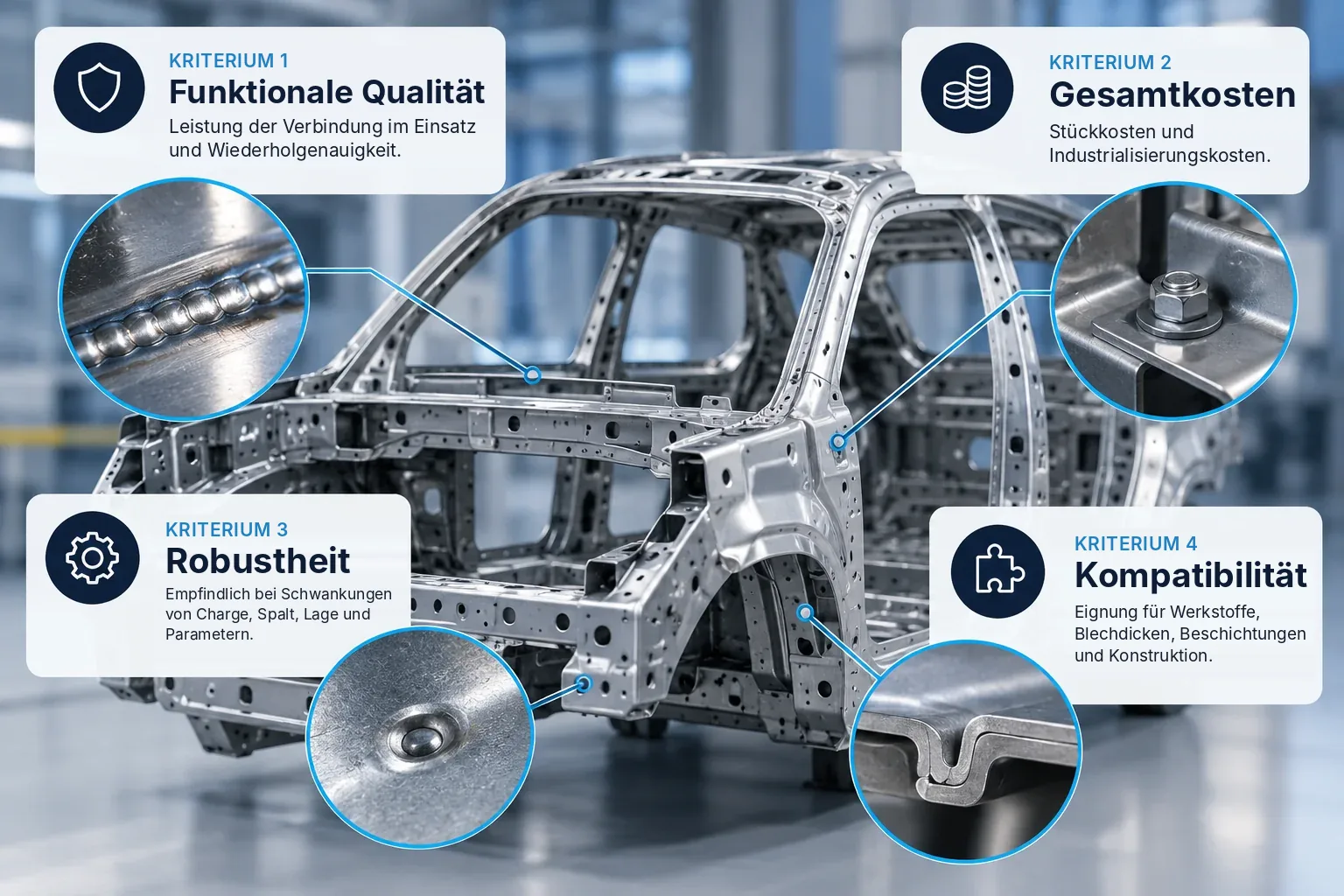

Die Prozessauswahl sollte bei den funktionalen Anforderungen an die Verbindung, der Bauteilgeometrie, den verfügbaren Toleranzen, den Werkstoffen und dem geplanten Volumen ansetzen. Die Bewertung dieser Faktoren in der Konstruktionsphase hilft, Alternativen zu vergleichen, bevor der Fertigungsprozess festgelegt wird. Bei EDSAONE leitet dieser DFM-Ansatz das technische Gespräch über die Anforderungen jedes Projekts.

Möchten Sie eine Verbindung für ein Metallbauteil bewerten lassen? Kontaktieren Sie das EDSAONE-Team, um die Anforderungen Ihres Projekts und die Fertigungsalternativen zu prüfen.
